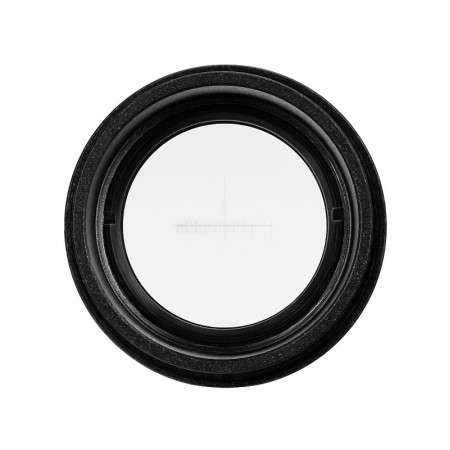

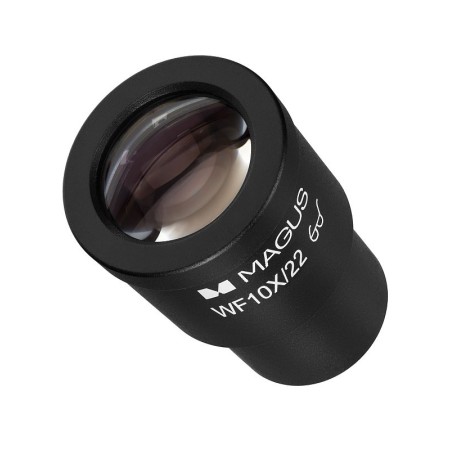

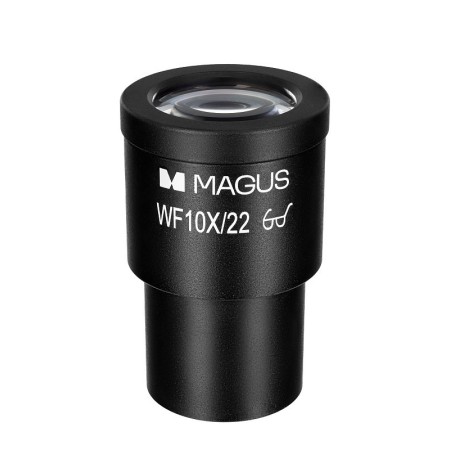

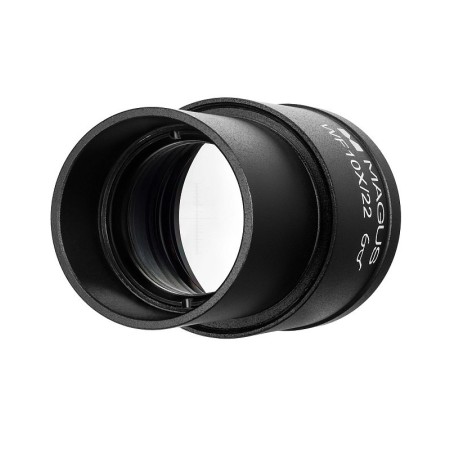

Tento okulár je vybaven stupnicí umístěnou v rovině polní clony pro měření vzorků v milimetrech nebo mikronech. Dělení stupnice je 0,1 mm. Je umístěn v optickém tubusu s 30mm tubusem místo klasického okuláru s 10x zvětšením. Při výměně čoček je třeba znovu kalibrovat stupnici. K tomu potřebujete kalibrační sklíčko (mikrometrický předmět) se stupnicí 0,01 mm. Podložní sklíčko se umístí na stolek mikroskopu a okulár se otáčí v optickém tubusu, dokud se stupnice okuláru a sklíčka nestanou rovnoběžné.

Dále je pro každý objektiv rozhodující hodnota dílku stupnice okuláru. U objektivů s malým zvětšením je nutné počítat počet dílků stupnice okuláru, které jsou v rámci stupnice kalibračního sklíčka. U objektivů se středním a velkým zvětšením je však třeba postupovat opačně: je nutné spočítat, kolik dílků stupnice diapozitivu je zahrnuto ve stupnici okuláru.

Poté se hodnota dílku (E) vypočte podle vzorce: E=TL/A, kde: T – je hodnota dílku mikrometrické stupnice sklíčka (0,01 mm) L – je počet dílky stupnice diapozitivu A – je počet dílků stupnice okuláru.

Pro výpočet efektivního lineárního rozměru vzorku je proto třeba změřit délku vzorku na stupnici okuláru a poté tuto hodnotu vynásobit faktorem E vypočítaným podle používaného objektivu.

Kompatibilita:

• Biologický mikroskop MAGUS Bio 250B
• Biologický mikroskop MAGUS Bio 250BL
• Biologický mikroskop MAGUS Bio 250T
• Biologický mikroskop MAGUS Bio 250TL
• Inverzní biologický mikroskop MAGUS Bio V300
• Inverzní biologický mikroskop MAGUS Bio V350
• Metalografický mikroskop MAGUS Metal 600
• Metalografický mikroskop MAGUS Metal 600 BD
• Metalografický mikroskop MAGUS Metal 630
• Metalografický mikroskop MAGUS Metal 630 BD
• Metalografický mikroskop MAGUS Metal 650
• Metalografický mikroskop MAGUS Metal 650 BD
• Inverzní metalografický mikroskop MAGUS Metal V700
• Inverzní metalografický mikroskop MAGUS Metal V700 BD
• Fluorescenční mikroskop MAGUS Lum 400
• Fluorescenční mikroskop MAGUS Lum 400L
• Inverzní fluorescenční mikroskop MAGUS Lum V500
• Inverzní fluorescenční mikroskop MAGUS Lum V500L
• Polarizační mikroskop MAGUS Pol 800
